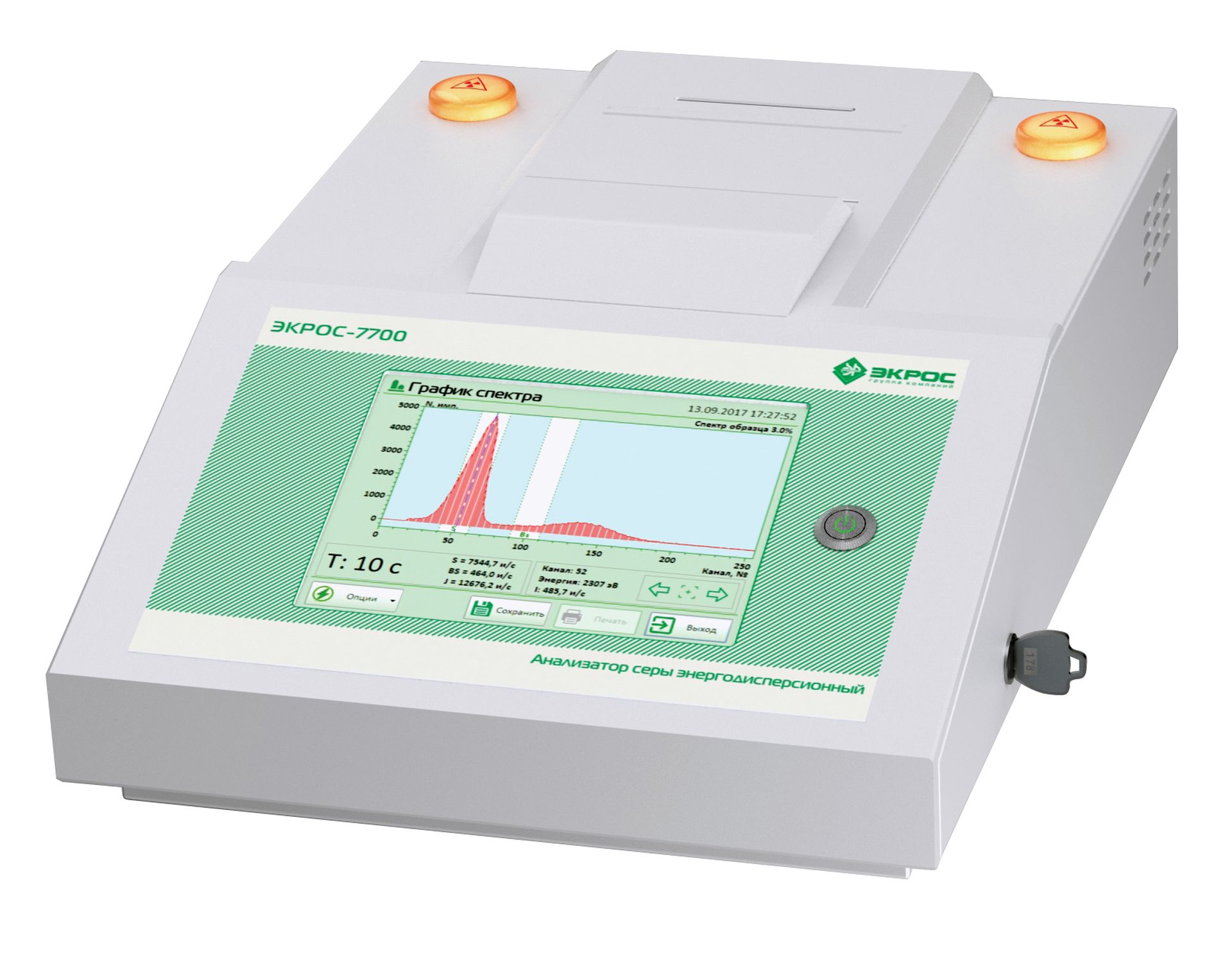

Анализатор серы Экрос-7700
Анализаторы серы
Анализатор серы энергодисперсионный ЭКРОС-7700 (3ppm) предназначен для определения массовой доли серы от 2 мг/кг до 100 000 мг/кг в сырой нефти, бензине (неэтилированном), дизельном топливе, керосине, нефтяных остатках, основах смазочных масел, гидравлических маслах, реактивном топливе и других дистиллятных нефтепродуктах в соответствии с ГОСТ Р 51947-2002, ГОСТ 32139-2013, ГОСТ ISO 8754-2013, АСТМ Д 4294-16, ISO 8754-2003. Анализатор может быть использован в лабораториях нефтедобывающей и нефтеперерабатывающей промышленности, лабораториях нефтепроводов и нефтепродуктопроводов, лабораториях научно-исследовательских и учебных заведений, а также для исследований в области экологии и охраны окружающей среды.
Технические данные
| Диапазон определения массовой доли, мг/кг | 3-50 000 |
| Диапазон показаний определения массовой доли | 2-100 000 |
| Предел допускаемой абсолютной погрешности измерения массовой доли серы, мг/кг | < 127 эВ, карбоновое окно |
| в диапазоне от 3 мг/кг до 16 мг/кг | ± 1,3041 С0,6446 |
| в диапазоне свыше 16 мг/кг до 46 000 мг/кг | ± 0,8694 С0,6446 |
| в диапазоне свыше 46 000 мг/кг до 50 000 мг/кг | ± 1,7388 С0,6446 |
| где С — измеренное значение массовой доли серы, мг/кг | |
| Относительное среднеквадратичное отклонение СКО случайной составляющей погрешности при измерении массовой доли серы 500 мг/кг, %, не более | 0.5 |
| Предел повторяемости результатов единичных измерений массовой доли серы r (Р=0,95), мг/кг | |
| в диапазоне от 3 мг/кг до 16 мг/кг | r=0,8694 С0,6446 |
| в диапазоне св. 16 мг/кг до 46 000 мг/кг | r=0,4347 С0,6446 |
| в диапазоне св. 46 000 мг/кг до 50 000 мг/кг | r=1,3041 С0,6446 |
| где С-измеренное значение массовой доли серы, мг/кг | |
| Теоретический предел обнаружения за 600 секунд, мг/кг, менее | 3 |
| Скорость счета на установочном образце молибден (SU-Мo), имп./с, не менее | 10000 |
| Предел относительной погрешности анализатора при измерении скорости счета на SU-Мo, %, не более | 0,5 |
| при соблюдении следующих условий | |
| температура окружающего воздуха, °C | +(20±5) |
| относительная влажность воздуха, % | 45-80 |
| атмосферное давление, кПа | 84-107 |
| отклонение напряжения питания сети от номинального значения, %, не более | 2 |
| частота сети, Гц | (50/60)±1 |
| Время непрерывной работы анализатора, ч, не менее | 17 |
| Средняя наработка на отказ, ч, не менее | 15000 |
| Указанная наработка на отказ обеспечивается при соблюдении потребителем условий эксплуатации и выполнении мероприятий, предусматривающих техническое и ремонтное обслуживание анализатора | |
| Питание анализатора осуществляется от сети переменного тока с частотой (50/60)*1 Гц напряжением (100-240) В±10 % | |
| Мощность, потребляемая анализатором, В*А, не более | 90 |
| Габаритные размеры анализатора, мм | 290х390х145 |
| Масса анализатора, кг | 8 |
| Анализатор имеет встроенное программное обеспечение для управления и обработки данных | |
| На задней панели корпуса анализатора размещены соединения следующих коммуникационных интерфейсов | |
| два USB коннектора типа А — стандарт ГОСТ Р МЭК 62680-4-2015, предназна-ченных для подключения внешних носителей информации | |
| Ethernet коннектор протокола 100BaseTX- стандарт IEEE Std 802.3ab-1999, предназначенный для взаимодействия с анализатором по локальной сети | |
| RS232 коннектор — стандарт ГОСТ 18145-81, предназначенный для подключения внешних устройств | |
Особенности
- Быстрый анализ без пробоподготовки
- Полное соответствие аппаратурным, методическим и метрологическим требованием всех перечисленных нормативных документов, в том числе: 1. градуировка по стандартным образцам нефтепродуктов; 2. автоматическая компенсация влияния углеводородной матрицы (отношение С/Н) на результаты измерения любых видов нефтепродуктов, реализуемая при использовании подсчета интенсивности излучения от измеряемых образцов по двум энергетически зонам: излучению серы К-L =2,3 кэВ; 2,3 рассеянному излучению от углеводородной основы матрицы Bs в любой области энергетического диапазона дисперсии
- Коррекция аппаратурного дрейфа градуировки по Установочным Образцам (Set-Up Standards)
- Возможность коррекции аппаратурного дрейфа по методу компенсации нулевым образцом
- Возможность расширения диапазона определения массовой доли серы до 10,0 %
- Удобные одноразовые измерительные кюветы
- Цветной сенсорный дисплей
- Простой пользовательский интерфейс
- Вывод данных на дисплей, встроенный принтер и в последовательный порт
- Интерфейс Ethernet для работы в ЛВС и системах LIMS и порты USB для подключения периферийных устройств цифровой идентификации проб (штрих-коды, RFID)
- Блокировка включения источника рентгеновского излучения механическим замком-выключателем
- Прочный металлический корпус гарантирует надёжную защиту от рентгеновского излучения и промышленного внешнего электромагнитного излучения
- Компактность и малый вес
- Наличие всех расходных материалов (кюветы, пленка, СО, ГСО) собственного производства
Транспортные данные/габариты/вес
- 1 кор./560х380х250 мм/11,5 кг
Базовая комплектация
- Анализатор серы рентгенофлуоресцентный энергодисперсионный Экрос-7700 — 1 шт.
- Кабель сетевой — 1 шт.
- Кювета защитная — 1 шт.
- Комплект установочных образцов — 1 комп.
- Кювета измерительная КИ-28 — 50 шт.
- Пленка майларовая — 2 рул.
- Термобумага для встроенного принтера 57мм х30м х 12мм — 6 рул.
- Ключ замка-выключателя — 2 шт.
- Резервный USB флэш-диск — 1 шт.
- Устройство для разборки кювет КИ-28 — 1 шт.
- Устройство для разборки защитной кюветы — 1 шт.
- Стилус для сенсорного экрана — 1 шт.
- Паспорт Руководство по эксплуатации БКРЕ.415312.003ПС — 1 экз.
- Копия экспертного заключение о радиационной безопасности — 1 экз.
